山东省胶东调水工程

一、项目简介

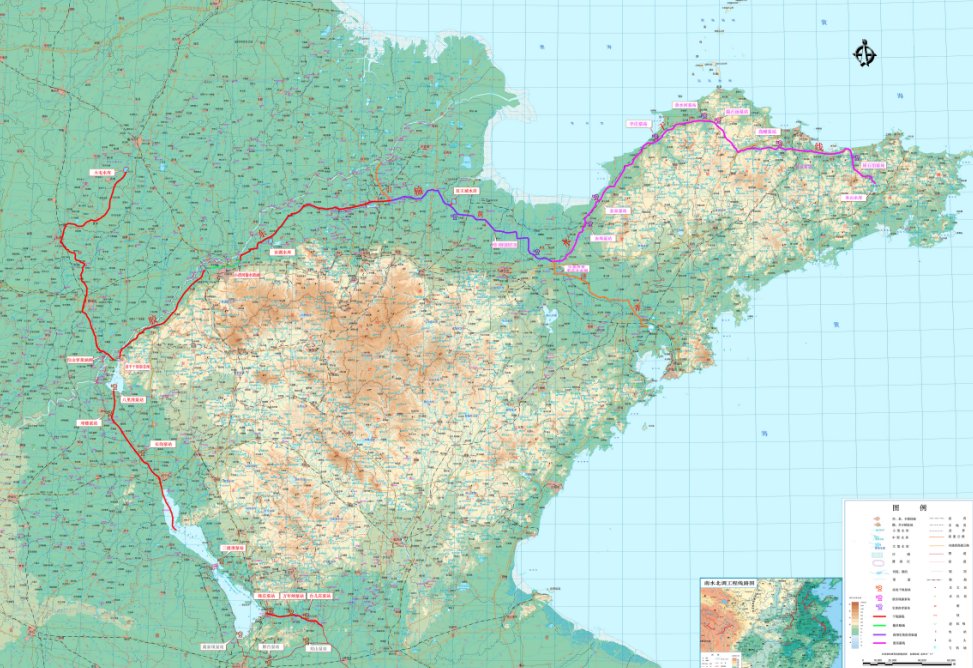

       胶东调水工程是山东省“百”字型骨干水网的重要组成部分，由引黄济青工程和胶东地区引黄调水工程组成。工程运行为引黄、引江双水源调配，可从打渔张沉沙池进水闸调引黄河水，从北堤穿涵闸下游处通过小清河子槽上节制闸调引山东省胶东调水东线的长江水。在北堤穿涵闸至宋庄分水闸为共用段，宋庄分水闸以下一路至青岛棘洪滩水库，一路沿莱州湾新建胶东调水线路至威海米山水库入口闸。工程线路全长600多公里，可实现长江水、黄河水、当地水的联合调度、优化配置，缓解了胶东乃至全省的水资源紧缺局面。

      工程建成通水35年来，累计引水130多亿立方米，累计为胶东四市配水90多亿立方米，为工程沿线提供农业灌溉用水将近20亿立方米，有效补充地下水超20亿立方米，为胶东地区经济社会发展提供了安全可靠的供水支撑和保障。

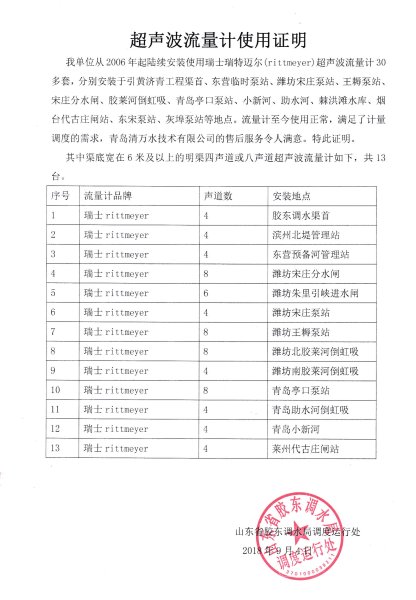

     青岛清万水技术有限公司是山东省胶东调水工程流量监测设备的主要供应商，共计安装服务43套时差式超声波测流设备，其中明渠流量计16套，管道流量计23套，涵洞流量计4套，所提供的产品性能稳定，测流精度高，故障率低，使用寿命长，为该工程的水量调度和贸易结算提供了可靠的数据支撑。

二、技术亮点

·  解决长距离输水的流量监测及提供调度数据依据。

1.项目背景：山东省胶东调水工程工程线路全长600多公里，可实现长江水、黄河水、当地水的联合调度、优化配置。多种水源联合调度和用水户的贸易结算数据均依靠流量计进行。

2.解决方案：山东省胶东调水工程共安装43台清万水公司提供的超声波流量计，在15年的运行过程中，精确的提供了工程沿线600多公里的流量数据，保证了调度运行的精确和贸易结算的准确。

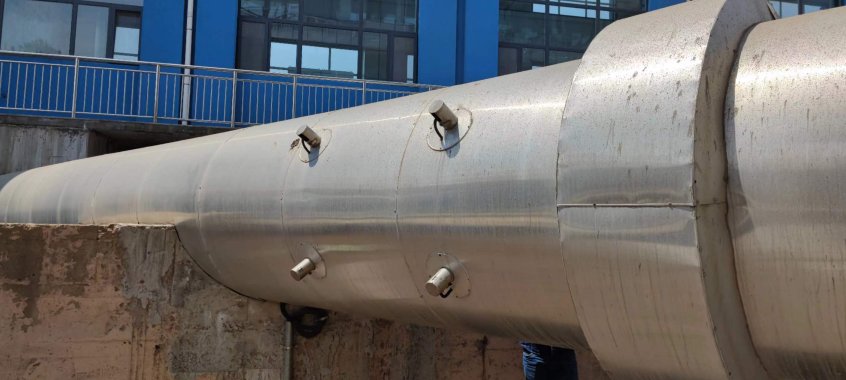

· 泵站水泵出水流道复杂流态测流。

1.项目背景：泵站水泵出水流道一般距离较短，流态不稳定，大部分测流设备无法在泵后近距离进行流量监测。

2.解决方案：清万水通过交叉断面安装方式、精准定位，最大程度上减少距离短、复杂流态对测流的影响，实现泵站水泵出水流道复杂流态流量在线监测。

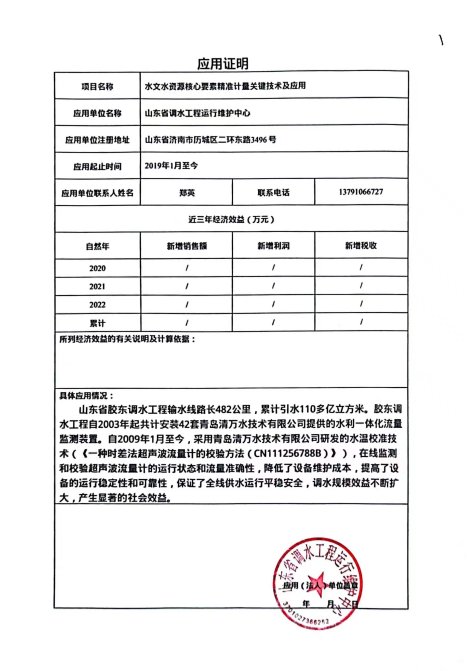

·  水温校准技术。

 1.项目背景：山东省胶东调水工程共安装43台超声波流量计，水量调度和贸易结算至关重要，需要一种校准技术，随时验证设备的运行状态和流量准确性。

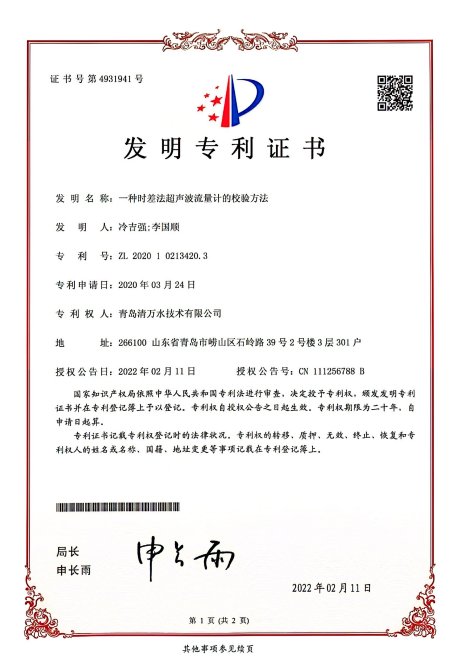

 2.解决方案：青岛清万水技术有限公司研发的水温校准技术(《一种时差法超声波流量计的校验方法(CN111256788B)》)，在线监测和校验超声波流量计的运行状态和流量准确性，降低了设备维护成本，提高了设备的运行稳定性和可靠性，保证了全线供水运行平稳安全，调水规模效益不断扩大，产生显著的社会效益。

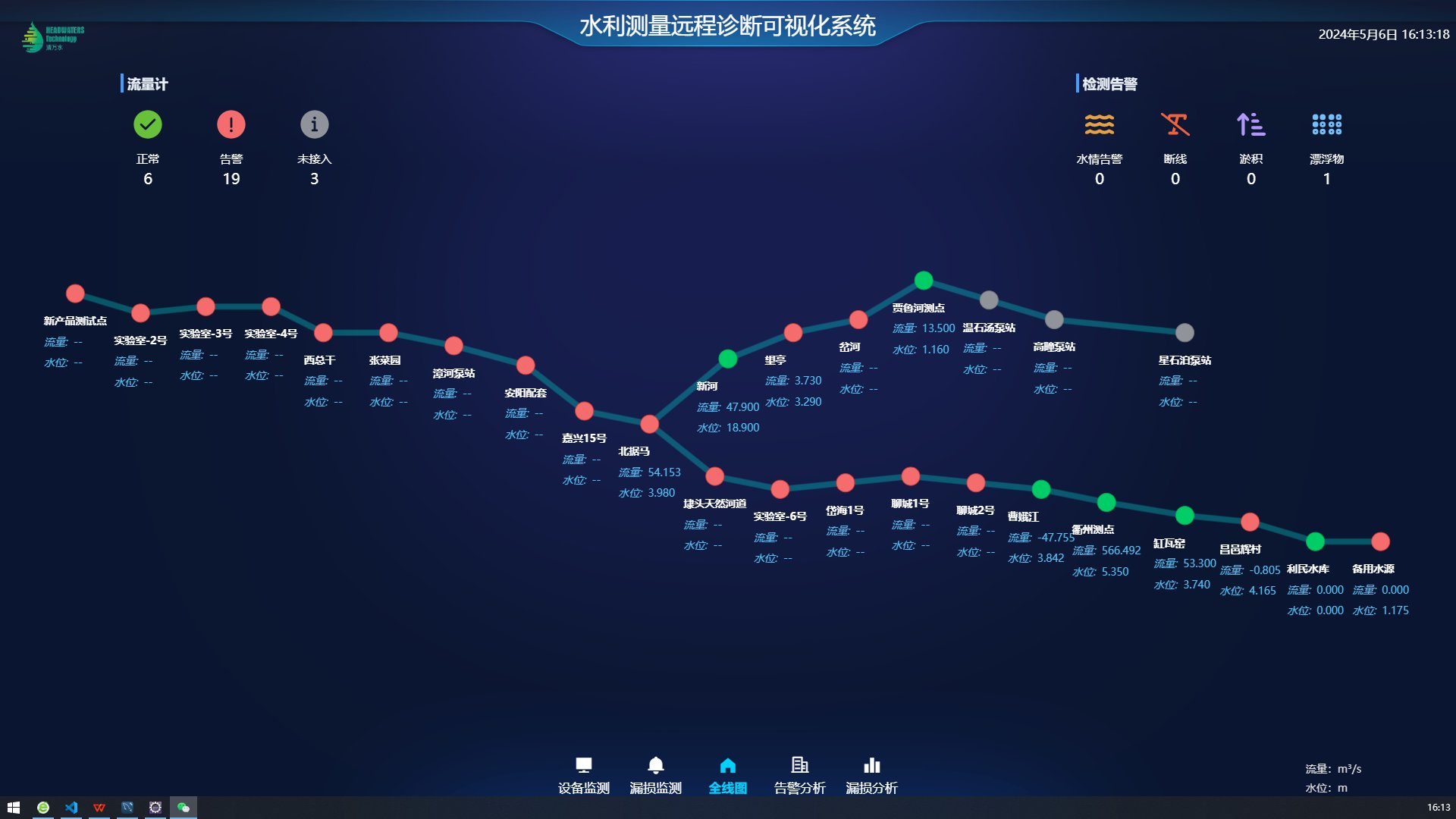

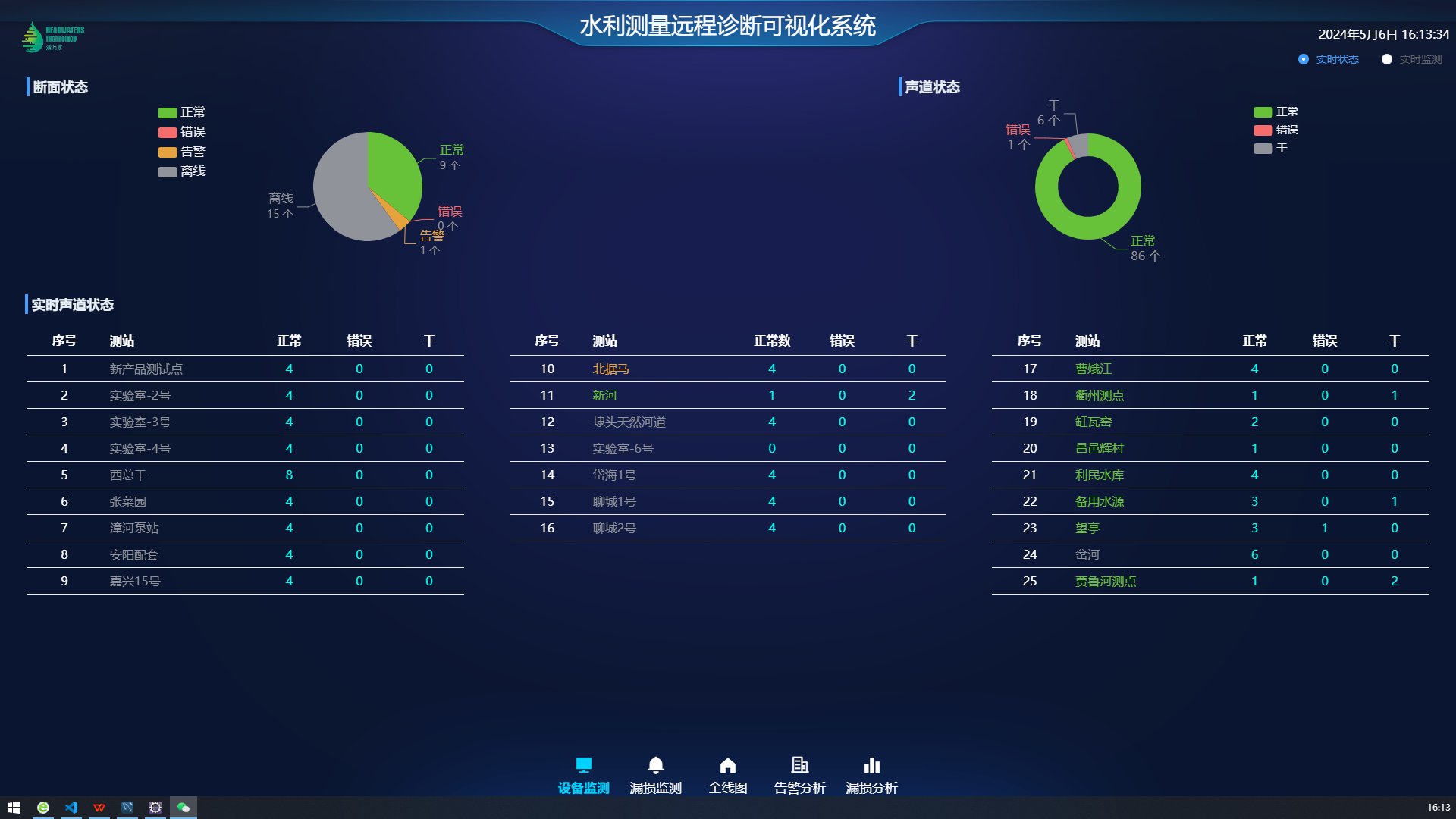

·  流量计远程智能诊断维护系统。

1.项目背景：山东省胶东调水工程沿线43台超声波流量计，数量多、安装点分散，如何有效的管理设备具有一定的难点。用户需要一套系统能有效的将流量数据进行利用和深度开发。

2.解决方案：山东省胶东调水工程应用流量计远程智能诊断维护平台，此平台连接沿线所有流量计设备，可实现多站点联合运维调控，异站点问题解决，同时兼备数据整合、数据报送、数据存储、异常报警记录、运行维护记录等功能，大大地提高了运行维护效率。

· 实现供水渠道不停水安装。

1.项目背景：山东省胶东调水工程2017年应急抗旱工程，由于先期已经通水，无法停水。这对流量计安装提出了很大的难点。

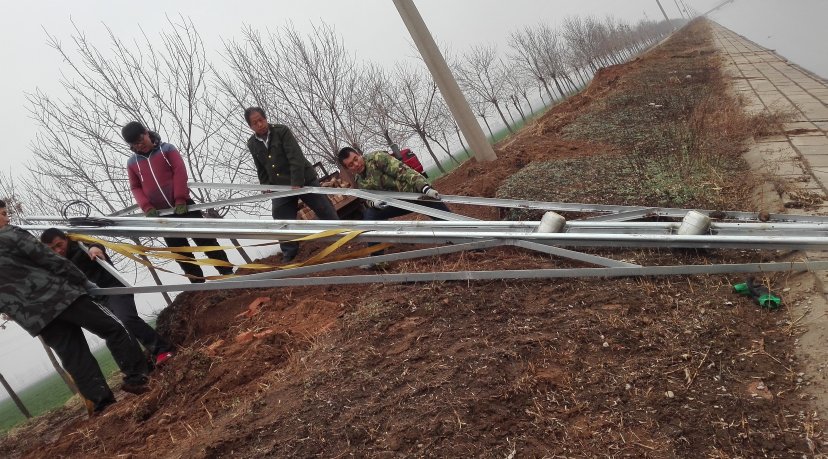

2.解决方案：清万水通过安装支架、模拟对准等措施，采用带水安装的方式，成功安装流量计，保证了工程流量计监测的成功。

·  产品寿命超过15年。

1.项目背景：山东省胶东调水滨州渠首超声波流量计安装于2006年，灰埠和东宋泵站超声波流量计安装于2008年。

2.解决方案：通过清万水的专业性运维服务保障产品使用寿命均能达到15年以上。

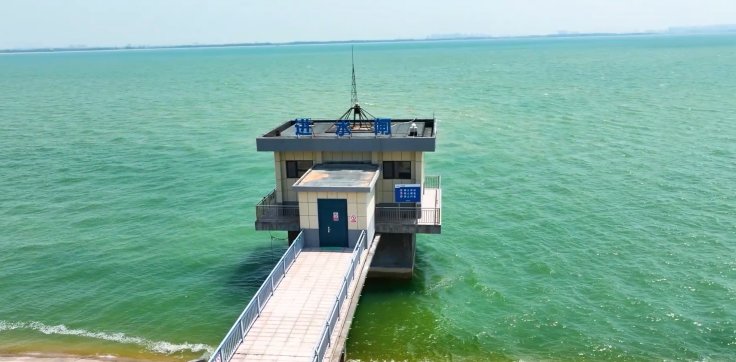

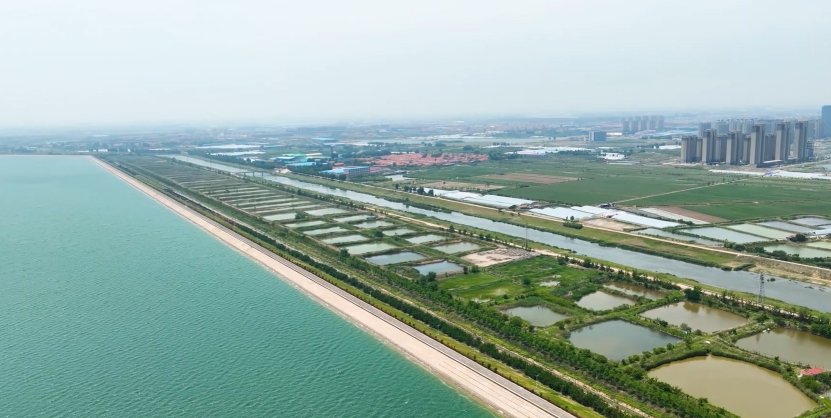

·  棘洪滩水库与青岛自来水精准计量，保证贸易结算精确。

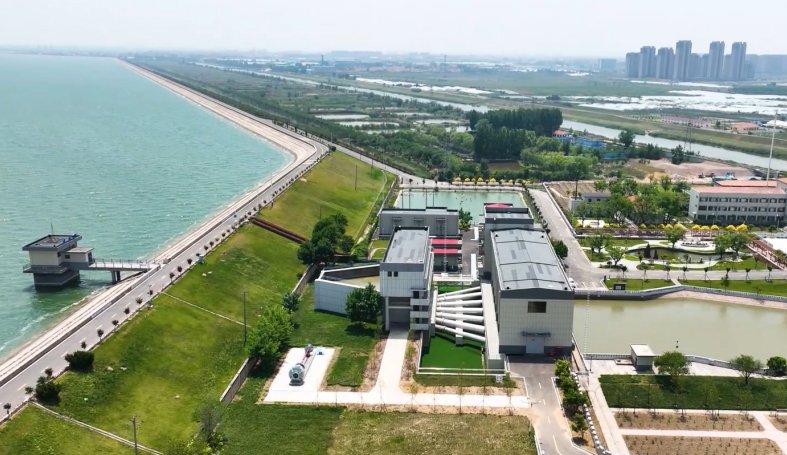

 1.项目背景：山东省胶东调水工程棘洪滩水库，承担给青岛自来水原水公司供水的重要任务，作为青岛市的主要水源，年供水量将近2亿立方米，如果流量计量出现1个流量偏差的话，那水费计量的损失巨大。

 2.解决方案：青岛清万水技术有限公司在棘洪滩水库出水口和青岛自来水原水公司进水口相隔20米的距离均装有超声波流量计，时刻关注流量数据，保证流量计量的精确，确保贸易结算公平公正。

三、方案设计

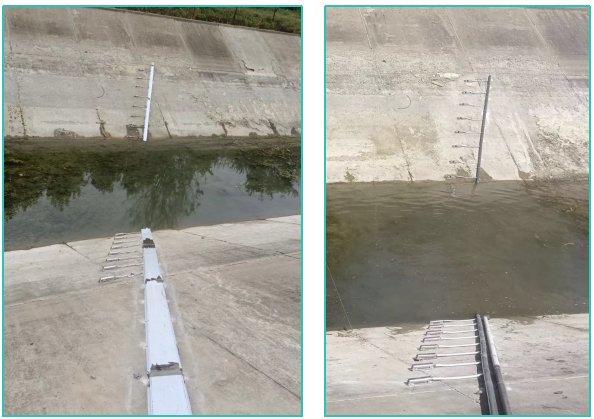

明渠八声道

声道数8声道、安装方式2E8P。

四、施工流程

1、现场勘测，根据现场条件结合产品特点，满足于客户要求，择优选择匹配：主机型号，换能器赫兹数，声道数量，声道布置，安装方式，市电源（太阳能），采集信号等。

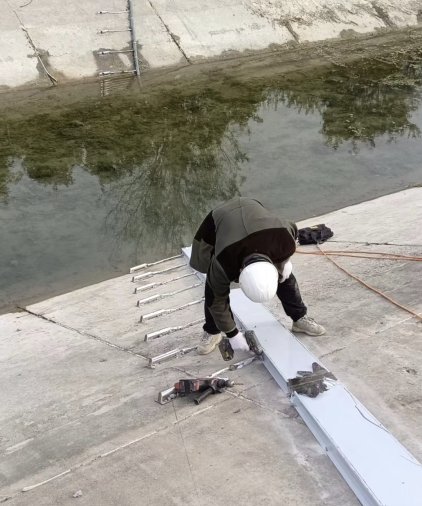

2、使用经纬仪定位，确定换能器安装位置。

3、安装完毕，用换能器专用检测工具检验换能器信号接收是否正常。流量计主机通电，检测工具触点用水加湿后贴紧换能器发射面，检测指针应指在绿色区域内或4～8mA之内，否则应检查。。

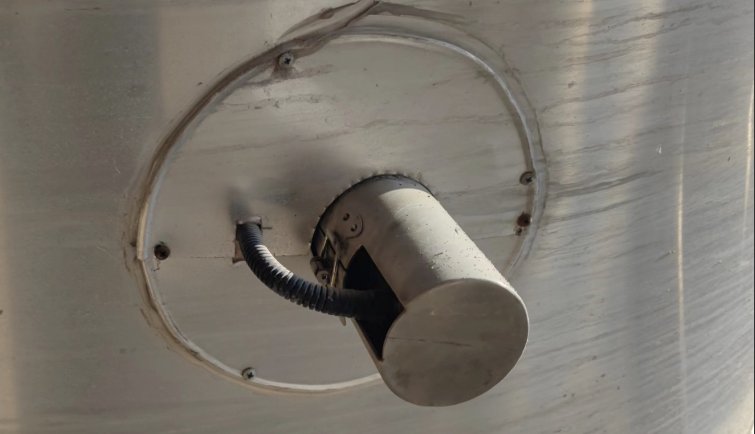

4、在晚间用激光对准器调整换能器。激光对准器底部贴紧换能器发射面，多次调节换能器让激光点对在另一侧的换能器中心上。

5、安装换能器及连接射频电缆需要将渠道内的水排空，8只换能器接8根射频电缆，通过线缆护管汇聚一侧后和水位计线缆一起通过线缆护管保护引至控制室主机箱内。。

6、数据复测，生路长、声路角、安装高程等数据的复测，确保测量准确性。

7、主机安装调试。
