湖北省引丹灌区

一、项目简介

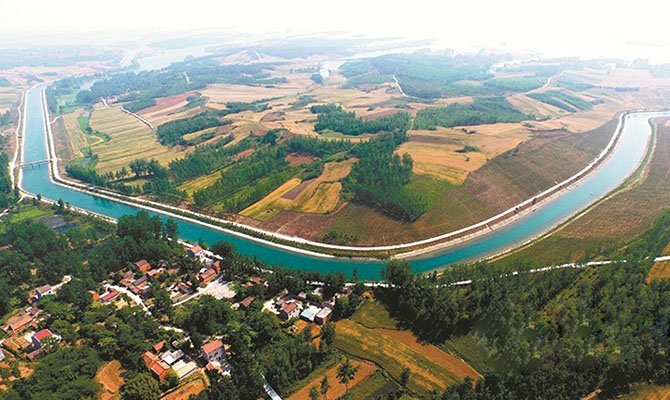

       引丹灌区是国家大型灌区，全国排名第二十一位，湖北第二位，是襄阳市最大的灌区，粮食产量占襄阳市的1/3。灌区设计灌溉面积210万亩，实际灌溉面积160万亩，担负着襄阳市辖“一市三区”（老河口市、襄州区、樊城区、高新区）及襄北农场132万人、180万头大牲畜饮水安全任务，对176座水库和9800余口堰塘进行冲库蓄水，年均蓄水6.89亿立方米，对以小清河为主的小流域水生态环境改善发挥着重要作用，担负着引、提、蓄相结合的综合灌溉任务；负责所辖全部工程的运行、管理和维修养护任务；负责在汛期控制和调度灌区内水库、堰塘的蓄水，确保灌区水库的防汛安全；负责完成鄂西北地区灌溉试验的任务。共计7套明渠流量计。

二、技术亮点

明渠测量误差2%以内。

业主单位现场最开始安装的雷达式流量计，使用过程中发现用在结算的时候，流量差异较大，后面又改为水平式ADCP，经过比测发现误差数值较大，不能满足需要。

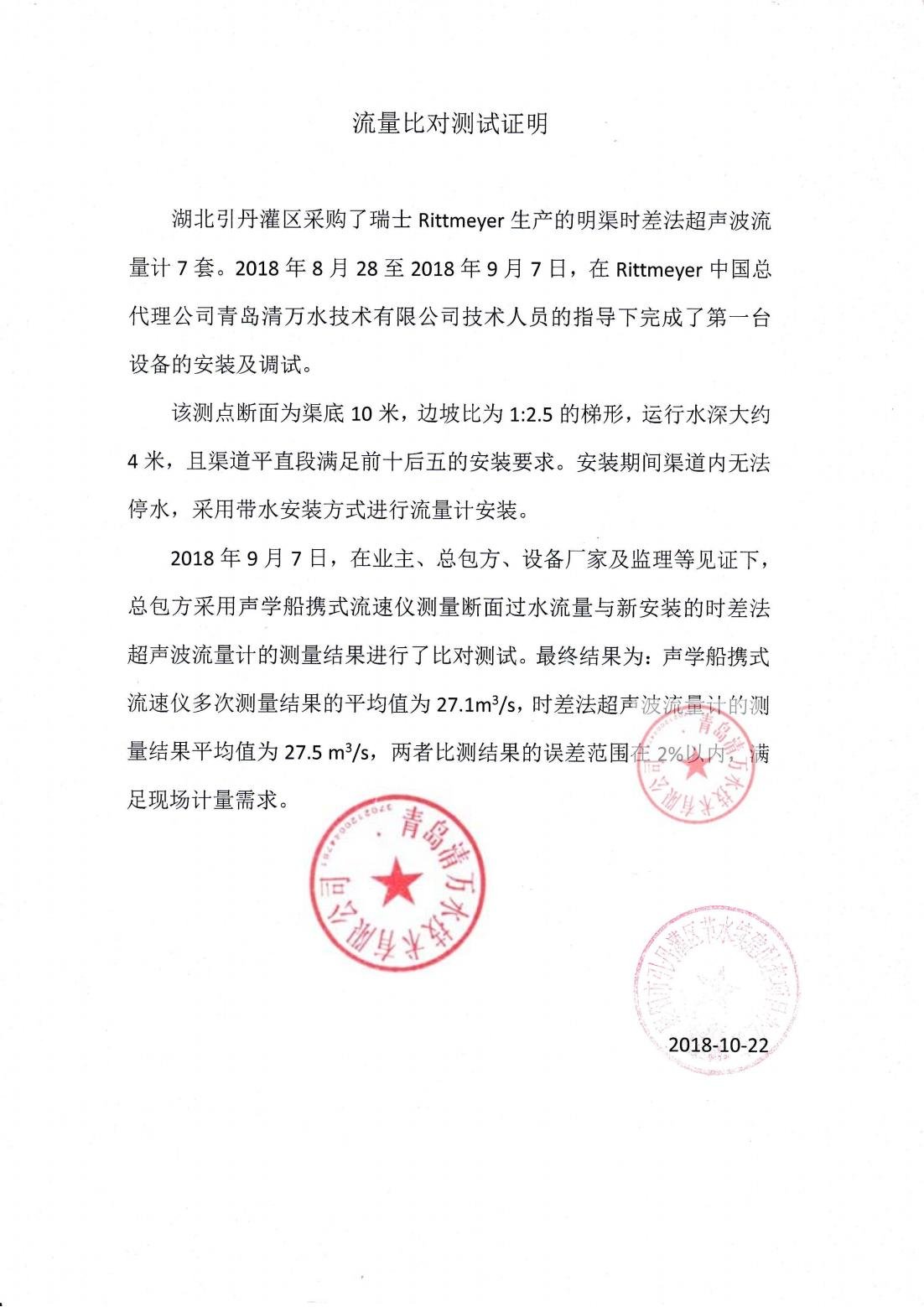

2018年经过业主对各种产品的现场使用调研，在青岛清万水技术有限公司采购一台超声波流量计，经过比测，误差在2%以内

三、方案设计

清泉沟测点四声道布置

声道布设的方案图

声道数、安装方式、声道角、声道长、现场定位、设备调试等等

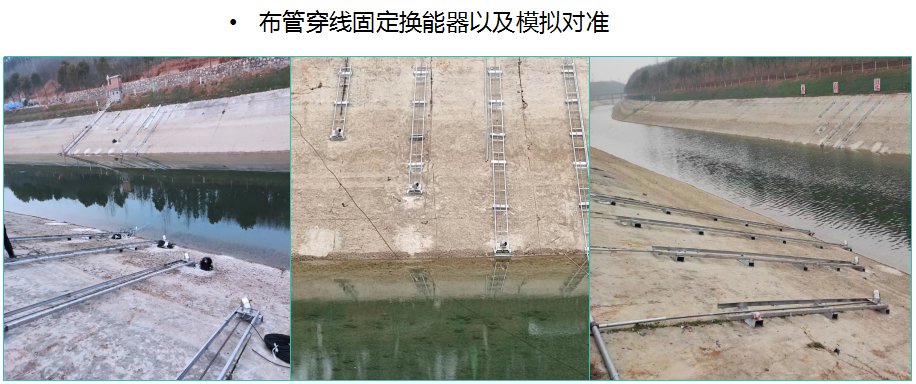

该项目布设四声道；抽拉支架安装；安装角度45°；

声路长：①18.594m；②25.071m；③32.510m；④39.856m。
